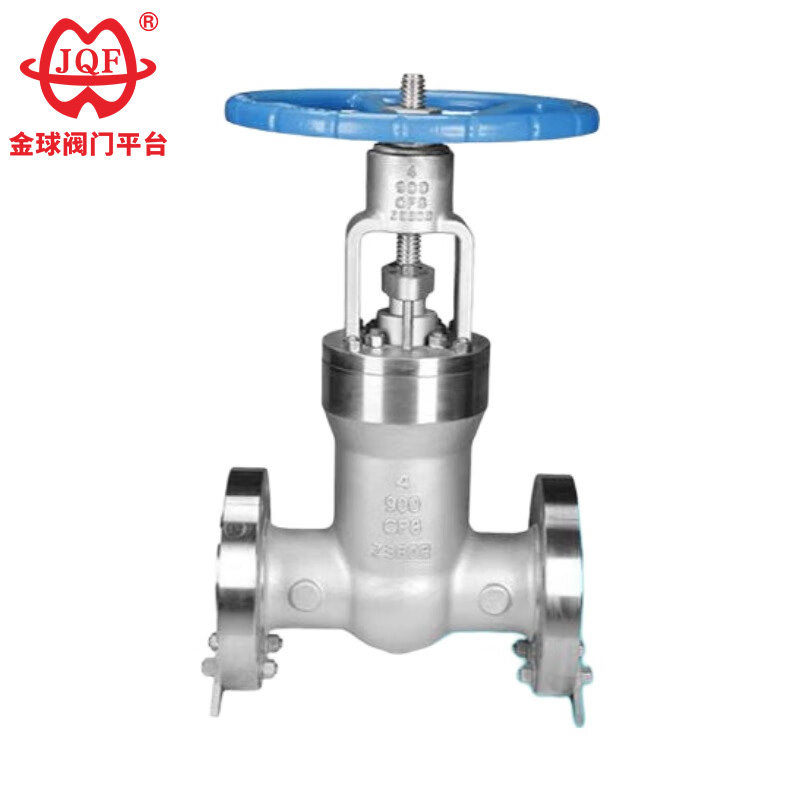

API উচ্চ চাপ গেট ভালভ

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

এক্সিকিউটিভ স্ট্যান্ডার্ড

ডিজাইনের মানদণ্ড: API 600 / ASME B16.34
কাঠামোর দৈর্ঘ্য ASME B16.10
বাট ওয়েল্ড সাইজ ASME B16.5
পরীক্ষা এবং পরিদর্শন API 598
চাপ - তাপমাত্রা: ASME B16.34

বৈশিষ্ট্য

API উচ্চ-চাপ গেট ভালভ এছাড়াও পাওয়ার প্লান্ট ভালভ বলা হয়. এগুলি প্রাথমিকভাবে তাপবিদ্যুৎ কেন্দ্রের বিভিন্ন পাইপিং সিস্টেমে ব্যবহৃত হয়, যা মিডিয়ার প্রবাহ (যেমন জল বা বাষ্প) সংযোগ বা সংযোগ বিচ্ছিন্ন করার জন্য দায়ী। সাধারণ ভালভের তুলনায়, পাওয়ার প্লান্টের ভালভগুলির অসামান্য বৈশিষ্ট্য হল তাদের খুব উচ্চ তাপমাত্রা এবং চাপ সহ্য করার ক্ষমতা। তাদের একটি বিশেষ নকশাও রয়েছে - একটি স্ব-সীল করার কাঠামো। এই নকশার একটি সুবিধা রয়েছে: সিস্টেমের চাপ যত বেশি, সিলিং প্রভাব তত ভাল। এই বৈশিষ্ট্যগুলি এগুলিকে নির্দিষ্ট উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের কাজের পরিস্থিতিতে ব্যাপকভাবে ব্যবহার করে এবং অন্যান্য ভালভ পণ্যগুলির সাথে প্রতিস্থাপন করা কঠিন।
1. ঘর্ষণহীন খোলা এবং বন্ধ: এই বৈশিষ্ট্যটি ঐতিহ্যগত ভালভের সিলিং পৃষ্ঠের মধ্যে ঘর্ষণ সমস্যার সমাধান করে, যার ফলে আরও স্থিতিশীল সিলিং কার্যকারিতা হয়।
2. শীর্ষ-মাউন্ট করা কাঠামো: পাইপলাইনে ভালভ ইনস্টল করার পরে, যদি পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন হয়, তবে এটি অপসারণ না করে সরাসরি অনলাইনে করা যেতে পারে। এটি উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস করে এবং রক্ষণাবেক্ষণ খরচ বাঁচায়।
3. একক আসন নকশা: নিরাপদ ব্যবহারকে প্রভাবিত করে ভালভ গহ্বরে অস্বাভাবিক চাপ বৃদ্ধির সমস্যা দূর করে।
4. কম ঘূর্ণন সঁচারক বল নকশা: ভালভ স্টেম, একটি বিশেষ কাঠামোর সাথে ডিজাইন করা, ন্যূনতম বল দিয়ে সহজে খোলার এবং বন্ধ করার অনুমতি দেয়।
5. ওয়েজ-আকৃতির সিলিং কাঠামো: API উচ্চ চাপের গেট ভালভ সিলিং অর্জনের জন্য ভালভ সিটের বিপরীতে কীলক-আকৃতির গেট টিপতে ভালভ স্টেম দ্বারা প্রদত্ত যান্ত্রিক শক্তি ব্যবহার করে, ভালভের সিলিং কার্যকারিতা স্থিতিশীল থাকে এবং পাইপলাইনের চাপের ওঠানামা দ্বারা প্রভাবিত না হয় তা নিশ্চিত করে।
6. সেলফ-ক্লিনিং সিলিং সারফেস স্ট্রাকচার: এপিআই হাই প্রেসার গেট ভালভের গেটটি যখন ভালভ সিট থেকে খোলা হয়, তখন পাইপলাইনের তরল গেটের সিলিং পৃষ্ঠের পুরো পরিধি বরাবর সমানভাবে প্রবাহিত হয়। এটি উচ্চ-গতির তরলকে ভালভ সিটের শুধুমাত্র একটি অংশকে ক্ষয় হতে বাধা দেয় এবং সিলিং পৃষ্ঠে জমে থাকা অমেধ্য দূর করে, স্ব-পরিচ্ছন্নতা অর্জন করে।

কর্মক্ষমতা পরামিতি

প্রধান অংশ উপাদান

প্রধান আকৃতি এবং সংযোগ মাত্রা
