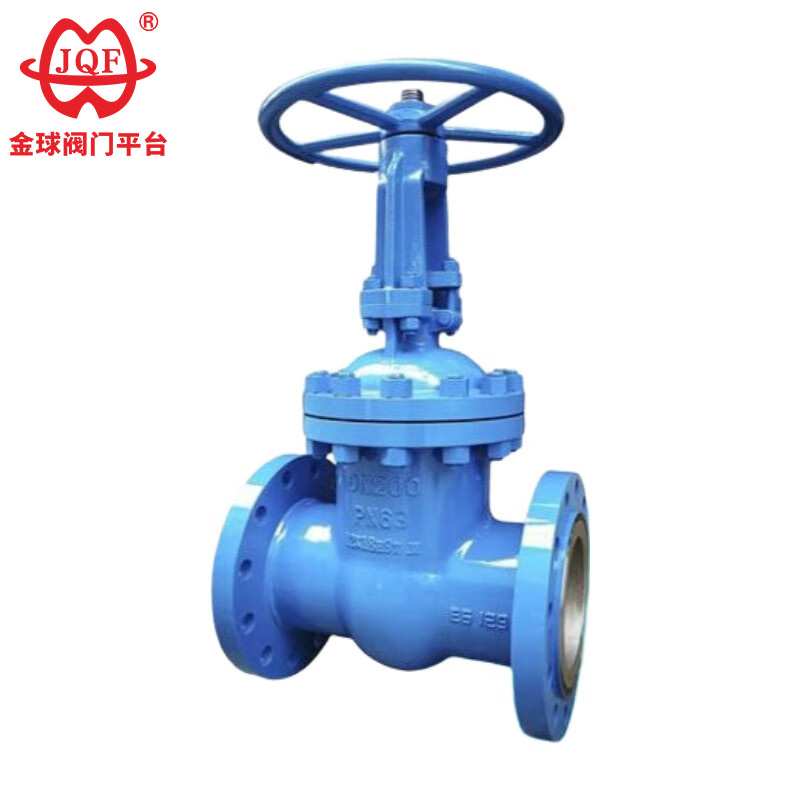

JQF ভালভ কারখানা উচ্চ মানের জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভ তৈরি করে, যা পেট্রোকেমিক্যাল, তাপ শক্তি এবং অন্যান্য পেট্রোলিয়াম পণ্য এবং বাষ্প পাইপলাইনে পাইপলাইন মিডিয়া সংযোগ বা কাটার জন্য খোলা এবং বন্ধ করার ডিভাইস হিসাবে ব্যাপকভাবে ব্যবহৃত হয়। বিভিন্ন উপকরণ নির্বাচন করে, কাস্টমাইজড জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভগুলি বিভিন্ন মিডিয়া যেমন জল, বাষ্প, তেল, নাইট্রিক অ্যাসিড, অ্যাসিটিক অ্যাসিড, শক্তিশালী অক্সিডাইজিং মিডিয়া এবং ইউরিয়ার জন্য উপযুক্ত এবং ম্যানুয়াল, বেভেল গিয়ার এবং বৈদ্যুতিক ড্রাইভ সংস্করণে উপলব্ধ।
প্রাক ইনস্টলেশন চেক
ফ্লুইড মিডিয়া, তাপমাত্রা এবং চাপের সাথে জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভ উপাদানের সামঞ্জস্যতা যাচাই করুন। স্ক্র্যাচগুলির জন্য ফ্ল্যাঞ্জের মুখগুলি পরিদর্শন করুন, গ্যাস্কেট উপাদান পরিষেবার শর্তগুলির সাথে মেলে তা নিশ্চিত করুন এবং বোল্ট/বাদাম শক্তির প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন৷
ইনস্টলেশন প্রান্তিককরণ
জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভকে কখনই জোর করে-সারিবদ্ধ করবেন না। মিসলাইনমেন্ট আসন বিকৃতি, ফুটো, বা কাঠামোগত চাপ সৃষ্টি করে। ভালভের কাছাকাছি স্বাধীনভাবে পাইপলাইন সমর্থন করুন। স্টার প্যাটার্নে বোল্টগুলিকে ক্রমশ অভিন্ন টর্কের জন্য শক্ত করুন। সিস্টেম অপারেশন 24-48 ঘন্টা পরে Retorque.
অপারেশনাল ডিসিপ্লিন
জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভগুলি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ করুন—আংশিকভাবে খোলা অবস্থানগুলি উচ্চ-বেগ প্রবাহ থেকে আসন/গেট ক্ষয়কে ত্বরান্বিত করে। শুধুমাত্র হ্যান্ডহুইল ব্যবহার করুন; রেঞ্চ/লিভার এড়িয়ে চলুন। স্টেম লুব্রিকেশন (EP-গ্রেড গ্রীস) ত্রৈমাসিক বাধ্যতামূলক।
পরীক্ষা রক্ষণাবেক্ষণ
সিস্টেম চালু হওয়ার আগে 1.5× পিএন রেটিং-এ ইনস্টলেশনের পরে হাইড্রোস্ট্যাটিক্যালি GB স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভ পরীক্ষা করুন। পরীক্ষার সময় ডাউনস্ট্রিম সরঞ্জাম থেকে ভালভ বিচ্ছিন্ন করুন। বার্ষিক: প্যাকিং গ্রন্থির নিবিড়তা, স্টেম জারা এবং ফ্ল্যাঞ্জ-জয়েন্ট অখণ্ডতা পরীক্ষা করুন। পলাতক নির্গমন বন্ধ করতে অবিলম্বে জীর্ণ প্যাকিং রিংগুলি প্রতিস্থাপন করুন।
স্টোরেজ হ্যান্ডলিং
ঘরের ভিতরে ভালভ সংরক্ষণ করুন, আর্দ্রতা থেকে সুরক্ষিত। ইনস্টলেশন পর্যন্ত শেষ ক্যাপ চালু রাখুন।
1. উচ্চ-দক্ষতার নকশা: GB স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভগুলি একটি যুক্তিযুক্তভাবে কনফিগার করা ডিজাইনের বৈশিষ্ট্য যা দক্ষতার সাথে স্থান ব্যবহার করে, উচ্চতর ভালভের শরীরের স্থিতিশীলতা অর্জন করে, তরল প্রতিরোধের ন্যূনতম, এবং অপ্টিমাইজ করা প্রবাহ সহগ।
2. বর্ধিত সীল জীবন: সিলিং ইন্টারফেস স্টেইনলেস স্টীল এবং একটি কার্বাইড আবরণ ব্যবহার করে, পরিধান কম করে এবং পরিষেবা জীবন উল্লেখযোগ্যভাবে প্রসারিত করে।
3. নির্ভরযোগ্য এবং পরিচালনা করা সহজ: নমনীয় গ্রাফাইট প্যাকিং নির্ভরযোগ্য সীল অখণ্ডতা নিশ্চিত করে, যার ফলে মসৃণ অপারেশন এবং ন্যূনতম অপারেটিং টর্ক হয়।
4. বহুমুখী অ্যাকচুয়েশন পদ্ধতি: জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গেট ভালভগুলি বিভিন্ন প্রয়োগের প্রয়োজনীয়তা মেটাতে ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক এবং গিয়ার-চালিত সহ বিভিন্ন অ্যাকিউয়েশন প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ।
5. বিভিন্ন কাঠামো: নমনীয় ওয়েজ একক গেট, অনমনীয় কীলক একক গেট, বা সমান্তরাল (দ্বৈত) গেট সহ বিভিন্ন কাঠামোগত কনফিগারেশনে উপলব্ধ।
ডিজাইন স্পেসিফিকেশন: GB/T 12234
কাঠামোর দৈর্ঘ্য: GB/T 12221
সংযোগকারী ফ্ল্যাঞ্জ: JB/T 79.1
পরীক্ষা এবং পরিদর্শন: JB/T 9092
চাপ - তাপমাত্রা: GB/T 9131
পণ্য সনাক্তকরণ: GB/T 12220
| নামমাত্র চাপ PN (MPa) | মামলা | পরীক্ষার চাপ (MPa) | সিল করা | |
| সিল করা (তরল) | সীল (গ্যাস) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| শেল উপাদান | উপযুক্ত মিডিয়া | প্রযোজ্য তাপমাত্রা (℃) |
| কার্বন ইস্পাত (সি টাইপ) | জল, বাষ্প, তেল | ≤425 |
| ক্রোমিয়াম নিকেল টাইটানিয়াম ইস্পাত (পি টাইপ) | নাইট্রিক অ্যাসিড | ≤200 |
| ক্রোম নিকেল মলিবডেনাম টাইটানিয়াম স্টিল (আর টাইপ) | অ্যাসিটিক অ্যাসিড | ≤200 |
| ক্রোম-মলিবডেনাম ইস্পাত (প্রকার I) | জল, বাষ্প, তেল | ≤550 |
| বডি, বনেট | ভালভ প্লেট, আসন | ভালভ স্টেম | কান্ড বাদাম | ফিলার | হ্যান্ডহুইল |
| কার্বন ইস্পাত | উচ্চ-মানের কার্বন ইস্পাত + কার্বাইড বা স্টেইনলেস স্টীল | ক্রোম স্টেইনলেস স্টীল | অ্যালুমিনিয়াম ব্রোঞ্জ | গ্রাফাইট অ্যাসবেস্টস প্যাকিং | নমনীয় লোহা |
| ক্রোমিয়াম নিকেল টাইটানিয়াম ইস্পাত | স্টেইনলেস স্টিল, স্টেইনলেস স্টীল + সিমেন্টেড কার্বাইড | ক্রোম নিকেল-টাইটানিয়াম স্টেইনলেস স্টীল | অ্যালুমিনিয়াম ব্রোঞ্জ | টেফলন | নমনীয় লোহা |
| ক্রোমিয়াম নিকেল মলিবডেনাম টাইটানিয়াম ইস্পাত | স্টেইনলেস স্টিল, স্টেইনলেস স্টীল + সিমেন্টেড কার্বাইড | ক্রোম নিকেল-টাইটানিয়াম স্টেইনলেস স্টীল | অ্যালুমিনিয়াম ব্রোঞ্জ | টেফলন | নমনীয় লোহা |
| ক্রোম-মলিবডেনাম ইস্পাত | খাদ ইস্পাত + কার্বাইড | ক্রোম-মলিবডেনাম ইস্পাত | অ্যালুমিনিয়াম ব্রোঞ্জ | নমনীয় অ্যাসবেস্টস | নমনীয় লোহা |
| নামমাত্র ব্যাস | প্রধান মাত্রা এবং সংযোগ মাত্রা | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
