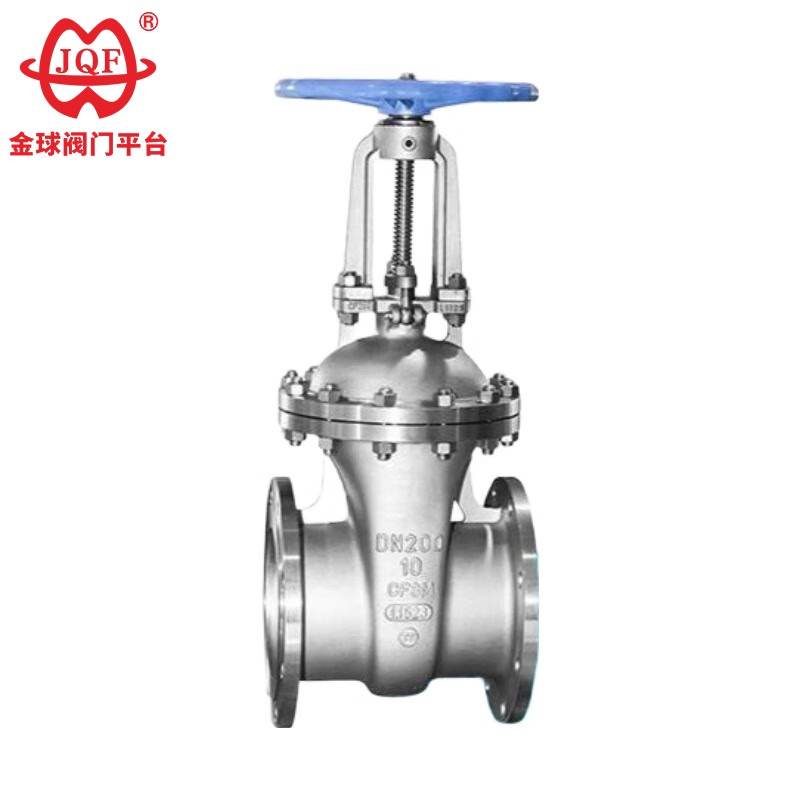

GB স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

মূল সতর্কতা:

1. প্রাক-ইনস্টলেশন পরিদর্শন: তরল মাঝারি, তাপমাত্রা এবং চাপের সাথে ভালভ উপাদানের সামঞ্জস্যতা নিশ্চিত করুন। টেকসই জিবি স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভের শেষ মুখটি স্ক্র্যাচের জন্য পরিদর্শন করুন। নিশ্চিত করুন গ্যাসকেট উপাদান ব্যবহারের প্রয়োজনীয়তা পূরণ করে এবং নিশ্চিত করুন যে বোল্ট/বাদাম শক্তির প্রয়োজনীয়তা পূরণ করে।
2. ইনস্টলেশন প্রান্তিককরণ: জোরপূর্বক প্রান্তিককরণ করবেন না। মিসলাইনমেন্ট ভালভ সিট বিকৃতি, ফুটো, বা কাঠামোগত চাপ হতে পারে। ভালভের কাছে স্বাধীনভাবে পাইপিংকে সমর্থন করুন। একটি অভিন্ন ঘূর্ণন সঁচারক বল অর্জন না হওয়া পর্যন্ত বোল্টগুলিকে তারকা-আকৃতির ক্রমানুসারে ধীরে ধীরে শক্ত করুন। সিস্টেমটি 24-48 ঘন্টা চলার পরে, বোল্টগুলি পুনরায় শক্ত করুন।
3. অপারেটিং পদ্ধতি: উচ্চ মানের GB স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ হওয়া উচিত - আংশিক খোলা উচ্চ-গতির তরল দ্বারা ভালভ সিট/প্লেটের ক্ষয়কে ত্বরান্বিত করবে৷ শুধুমাত্র হ্যান্ডহুইল ব্যবহার করে কাজ করুন; কখনই রেঞ্চ/লিভার ব্যবহার করবেন না। ভালভ স্টেম ত্রৈমাসিক lubricated করা আবশ্যক.
4. পরীক্ষা এবং রক্ষণাবেক্ষণ: ইনস্টলেশনের পরে, সিস্টেম চালু করার আগে, GB স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভে PN রেট দেওয়া চাপের 1.5 গুণে একটি স্ট্যাটিক চাপ পরীক্ষা করা উচিত। পরীক্ষার সময়, ভালভটি ডাউনস্ট্রিম সরঞ্জাম থেকে বিচ্ছিন্ন করা উচিত।
5. স্টোরেজ এবং হ্যান্ডলিং: ভালভগুলি বাড়ির ভিতরে সংরক্ষণ করা উচিত এবং আর্দ্রতা থেকে সুরক্ষিত করা উচিত। ইনস্টলেশনের আগে, শেষ ক্যাপগুলি ইনস্টল করা অবস্থানে থাকা উচিত।

বৈশিষ্ট্য

1. জিবি স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ অস্টেনিটিক স্টেইনলেস স্টীল দিয়ে তৈরি, যা অক্সিডাইজিং অ্যাসিডিক মিডিয়া থেকে ক্ষয়ের জন্য চমৎকার প্রতিরোধ ক্ষমতা রাখে।
2. যখন মাঝারিটি GB স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভের মধ্য দিয়ে প্রবাহিত হয়, তখন প্রবাহের দিক অপরিবর্তিত থাকে, যার ফলে তরল প্রতিরোধ ক্ষমতা কম হয়।
3. গেটের নড়াচড়ার দিকটি মাঝারি প্রবাহের দিকে লম্ব, যার ফলে কম খোলা এবং বন্ধ ঘূর্ণন সঁচারক বল এবং অনায়াসে অপারেশন।
4. তরল প্রবাহকে ব্যাহত না করে বা চাপ কমানো ছাড়াই মাধ্যমের প্রবাহের দিকটি সীমাবদ্ধ নয়। মাধ্যমটি গেট ভালভের উভয় পাশ থেকে প্রবাহিত হতে পারে, যার উদ্দেশ্যটি অর্জন করে। এটি পাইপলাইনের জন্য বিশেষভাবে উপযুক্ত যেখানে মাধ্যমের প্রবাহের দিক পরিবর্তন হতে পারে।
5. জিবি স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ ভালভ বডির মধ্যে উল্লম্বভাবে ইনস্টল করা হয়, যার ফলে একটি ছোট কাঠামোগত দৈর্ঘ্য হয়।
6. জিবি স্ট্যান্ডার্ড স্টেইনলেস স্টীল গেট ভালভ ভাল sealing কর্মক্ষমতা আছে. সম্পূর্ণরূপে খোলার সময় সিলিং পৃষ্ঠের পরিধান কম হয়।

এক্সিকিউটিভ স্ট্যান্ডার্ড

ডিজাইন স্পেসিফিকেশন: GB/T 12234
কাঠামোর দৈর্ঘ্য: GB/T 12221
সংযোগকারী ফ্ল্যাঞ্জ: JB/T 79.1
পরীক্ষা এবং পরিদর্শন: JB/T 9092
চাপ - তাপমাত্রা: GB/T 9131
পণ্য সনাক্তকরণ: GB/T 12220

কর্মক্ষমতা পরামিতি

উপযুক্ত মাঝারি এবং প্রযোজ্য তাপমাত্রা

প্রধান অংশ উপাদান

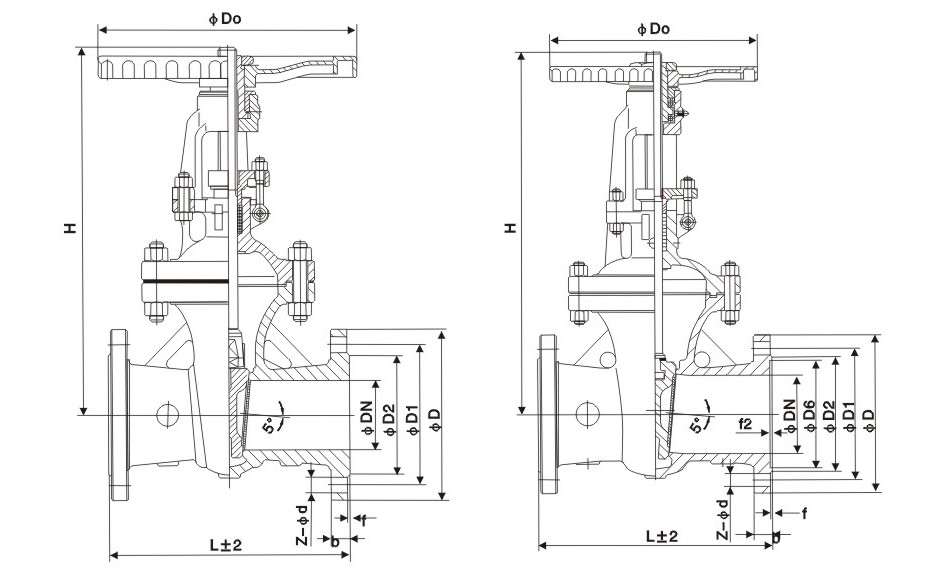

প্রধান আকৃতি এবং সংযোগ মাত্রা

কাঠামোর ছবি
